交换机的链路聚合、堆叠和集群是三种常见的技术手段，它们都能提升网络的性能、可靠性和扩展性。然而，这三者的本质区别是什么？它们在实际场景中如何选择？作为一名网络工程师或IT从业者，深入理解这些技术的底层原理和应用场景，不仅能优化网络架构，还能为企业节省成本、提升效率。
链路聚合
链路聚合（Link
Aggregation），也叫端口聚合或链路捆绑，是将多个物理链路（如网线或光纤）绑定为一个逻辑链路的技术。常见标准是IEEE
802.3ad（LACP，Link Aggregation Control Protocol），通过协议动态协商实现链路的绑定与管理。
打个比方，链路聚合就像把几条小水管并成一条大水管，水流量（带宽）增加，单条水管坏了（链路故障），其他水管还能继续工作（冗余）。
链路聚合的核心是将多个物理端口（如千兆或万兆端口）绑定为一个逻辑端口，称为链路聚合组（LAG，Link Aggregation Group）。流量在聚合组内的物理链路间进行负载均衡，分担数据传输任务。负载均衡的算法通常基于以下几种方式：
• 基于源/目的MAC地址：相同MAC地址的流量走固定链路。 • 基于源/目的IP地址：相同IP地址的流量走固定链路。 • 基于TCP/UDP端口号：更细粒度的负载均衡，适合高并发场景。
LACP协议会定期发送探测报文，检测链路状态。如果某条物理链路故障，LACP会自动将其从聚合组中移除，流量重新分配到其他链路。
• 带宽提升：假设4条千兆链路聚合，理论带宽可达4Gbps。 • 冗余保护：单条链路故障不影响整体通信。 • 简单配置：只需在交换机端口上启用LACP或静态聚合，无需额外硬件。
链路聚合广泛用于以下场景：
• 服务器与交换机连接：如文件服务器需要高带宽，聚合多条网卡链路。 • 交换机间互联：核心交换机与汇聚交换机间通过聚合链路提升吞吐量。 • 数据中心网络：虚拟化环境中的高流量场景，如VMware vSphere的网络配置。
优点：
• 配置简单，成本低。 • 即插即用，支持跨厂商设备（遵循LACP标准）。 • 带宽和冗余兼得。
缺点：
• 仅提升单点到单点的链路性能，无法扩展交换机的整体容量。 • 负载均衡效果依赖算法，单流（如单一TCP会话）可能无法充分利用所有链路。 • 不支持管理层面的统一控制，仅限于物理链路层。
堆叠

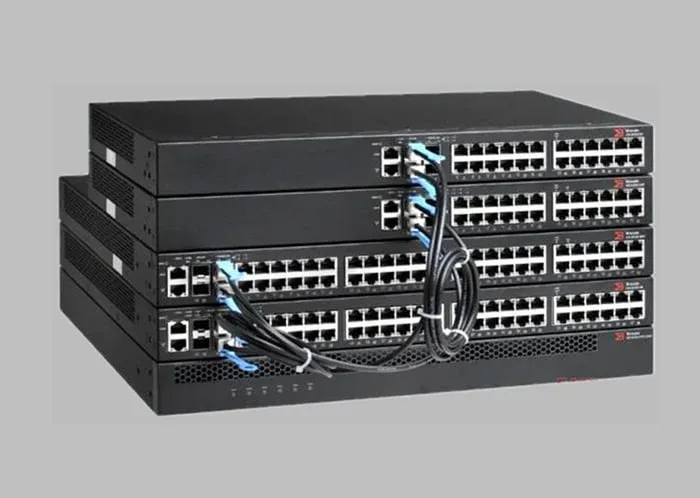

堆叠（Stacking）是将多台物理交换机通过专用堆叠端口或线缆连接，逻辑上合并为一台虚拟交换机的技术。堆叠后的交换机共享一个控制平面（管理IP、配置）和数据平面（转发表），对外表现为单一设备。
用生活化的比喻，堆叠就像把几台电脑的CPU、内存和硬盘通过高速总线连起来，组成一台超级电脑，统一调度资源。
堆叠技术依赖专用的堆叠模块或端口（如10G/40G堆叠端口），通过高速堆叠线缆（如DAC或AOC）连接多台交换机。堆叠系统内部运行专有协议（如思科的StackWise或华为的iStack），实现以下功能：
• 控制平面统一：堆叠中的交换机选举一台主控交换机（Master），负责管理整个堆叠（如配置下发、软件升级）。其他交换机作为从属（Member）。 • 数据平面共享：所有交换机的端口共享一张全局转发表，数据可以在堆叠内任意端口间转发。 • 高可用性：主控交换机故障时，从属交换机可接管，保持业务连续性。
堆叠常用于以下场景：
• 企业接入层：如办公楼每层部署一台交换机，堆叠后统一管理，减少IP地址占用。 • 小型数据中心：需要高密度端口但预算有限时，堆叠比购买高端交换机更经济。 • 校园网：教学楼间的交换机通过堆叠实现统一管理和高可用性。
优点：
• 统一管理，降低运维复杂度。 • 端口扩展灵活，适合中小规模网络。 • 支持跨设备冗余（如MLAG）。
缺点：
• 堆叠通常需要同型号或同系列交换机，限制厂商选择。 • 堆叠线缆长度有限（通常几米），限制物理部署范围。 • 堆叠规模有限（如最多9台），无法满足超大规模网络需求。
集群
集群（Clustering）是将多台交换机通过网络互联，组成一个分布式系统，协同工作以实现高性能、高可用性和可扩展性。集群技术常见于高端交换机或数据中心场景，如思科的Nexus
VPC（Virtual Port Channel）或华为的CSS（Cluster Switch System）。
如果说堆叠是“合体”，集群更像是“联邦”，每台交换机保留一定独立性，但通过协议协同形成统一的逻辑系统。
集群技术通过专用协议（如VPC或CSS）实现多台交换机的协同工作，主要包括以下机制：
• 控制平面协同：集群中的交换机共享部分控制信息（如MAC表、ARP表），但每台交换机仍保留独立的管理IP和配置。 • 数据平面分布式：数据转发由每台交换机独立完成，集群协议确保跨设备的流量一致性。 • 虚拟化技术：集群支持虚拟化特性，如VPC允许跨交换机的链路聚合，模拟单台逻辑设备。
集群通常通过高速互联链路（如40G/100G）连接，物理距离可达数百米甚至更远（依赖光纤）。
• 分布式架构：每台交换机独立运行，故障隔离性强。 • 跨设备冗余：支持跨交换机的链路聚合（如VPC），提供更高可用性。 • 灵活扩展：支持异构设备和远距离互联，适合复杂网络。
集群适用于以下场景：
• 大型数据中心：如核心层交换机通过VPC实现双活架构，提升可靠性和带宽。 • 企业核心网络：需要高可用性和分布式管理的场景，如金融行业。 • 云计算环境：支持SDN（软件定义网络）或VXLAN的分布式网络架构。
优点：
• 分布式架构，故障隔离性强，单台故障影响小。 • 支持远距离互联，部署灵活。 • 可扩展性强，适合大规模网络。
缺点：
• 配置复杂，需要专业知识。 • 成本较高，需高端交换机和高速互联链路。 • 跨厂商兼容性较差，依赖专有协议。
链路聚合、堆叠、集群的本质区别
技术层面的本质区别
• 链路聚合聚焦于链路层（L2），通过绑定物理链路提升带宽和冗余，不涉及交换机的整体架构。 • 堆叠是设备层（L2/L3）的整合，将多台交换机“合体”为一个逻辑设备，共享控制和数据平面。 • 集群是系统层（L2/L3+）的协同，强调分布式架构和跨设备的协作，保留设备独立性。
假设一家企业需要升级网络，场景如下：
• 小型办公室：20台PC，1台文件服务器，需高带宽连接。 • 选择链路聚合：在服务器和交换机间配置4条千兆链路聚合，带宽达4Gbps，成本低、配置简单。 • 中型企业：5层办公楼，每层1台接入交换机，需统一管理。 • 选择堆叠：5台交换机通过堆叠线缆连接，统一管理IP，端口总数扩展到240个，适合中型规模。 • 数据中心：双核心交换机，需高可用性和远距离互联。 • 选择集群：两台核心交换机通过VPC集群，配置跨设备链路聚合，支持40G互联，故障隔离性强。
如何选择
选择链路聚合、堆叠还是集群，需综合考虑以下因素：
1. 网络规模：小型网络优先链路聚合，中型网络考虑堆叠，大型网络选择集群。 2. 预算：链路聚合成本最低，堆叠次之，集群需要高端设备和光纤投资。 3. 运维能力：链路聚合和堆叠配置简单，适合普通运维团队；集群需要专业人员。 4. 物理限制：堆叠受线缆长度限制，集群支持远距离部署。 5. 高可用性需求：集群的分布式架构提供最高可用性，堆叠次之，链路聚合仅限链路冗余。
建议：
• 如果你只是想提升单点带宽或冗余，链路聚合是首选。 • 如果需要扩展端口并简化管理，堆叠是不错的选择。 • 如果追求高可用性和大规模扩展，集群是最佳方案，但需权衡成本和复杂度。
